Découpe par jet d'eau

Afin d’être en accord avec les procédés modernes de production, nous nous sommes équipés d’une découpe jet d’eau en Mai 2014.

Présentation de la machine

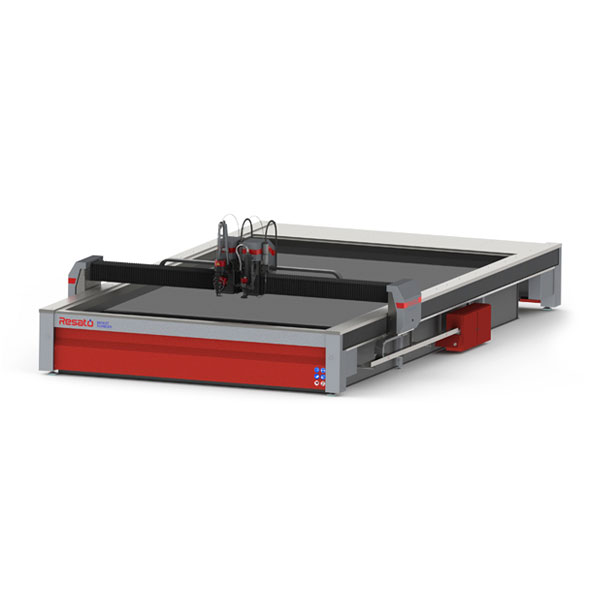

Machine
  • Marque de la machine : RESATO
  • Modèle : ACM 2040-1
  • Particularité : Tête de découpe 5 Axes 2.5D
  • Dimension Table de Découpe : 4000 x 2000 mm
  • Hauteur Maxi de découpe : 200mm (Charge maximale au M² 1 Tonne)
  • Equipements Annexe : Système d’aspiration et d’extraction de l’abrasif (RS3)
  • Précision : +/- 0.5mm

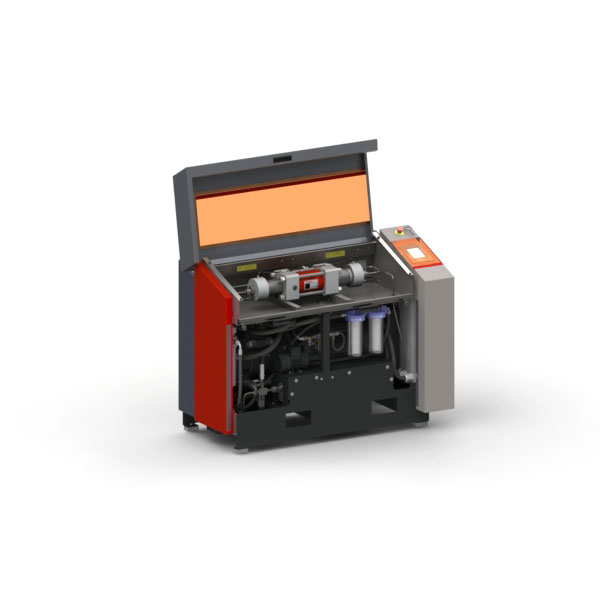

Pompe haute pression : Puissant, économique et silencieux

  • Puissance délivrée : entre 300 et 4000 bars.
  • Economie : une pompe hydraulique à pression compensée à piston axial est entraînée par un moteur électrique d’une puissance nominale de 30 kW pour 3500 bars et un débit de 3,8 L/min. La pompe hydraulique est dotée d’un dispositif de contrôle de pression électronique et d’une soupape de sûreté qui met le système hors pression en cas d’arrêt de la pompe.
  • Un très faible niveau sonore :  < 72 DB
Decoupe jet deau pompe
ACM

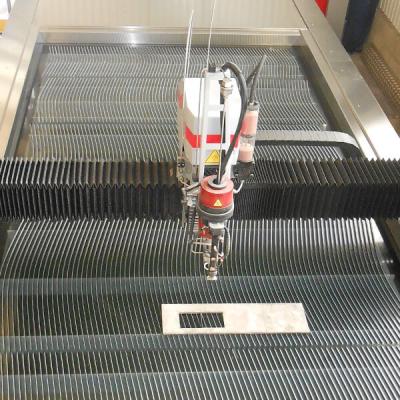

Table de découpe : Polyvalence et Adaptation

  • La table de découpe se compose de tôles en Inox à champs recevant la matière destinée à être découpées. Celle-ci une grande polyvalence par sa dimension de 4000 x 2000mm.
  • Très robuste et adaptative, la table de découpe permet de découper jusque 200mm avec une charge maximale de 1 Tonne au m².

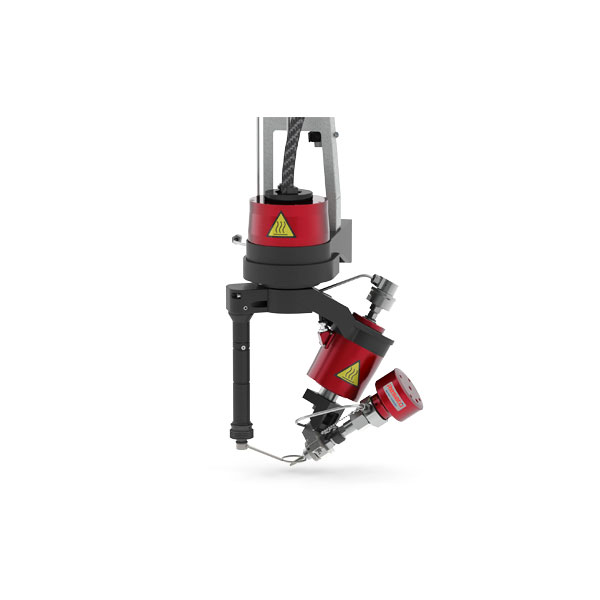

Tête de découpe 2.5D : Précision et Coupe biseautée

  • Très haute précision avec une tolérance machine de +/- 0.3mm.
    2 orifices de sorties (0.76mm et 1.02mm)
  • Coupe biseautée : La tête de découpe peut s’incliner jusqu’à 55°, ce qui est la limite pratique quand on doit couper un contour de 90° avec un chanfrein à 45°.
tete decoupe

Acier Acier - S235 - S355 - XC48 - XC75

aluminium Aluminium - 2017 -5083 - 5754 - 6060 -7075

carrelage Carrelage

cuivre-et-laiton Bronze, Cuivre et Laiton

bois Bois

inox Inox - 304L - 316L - 316Ti - UB6 - 309S - 310S

plastiques Plastique - Nylon Pa6 - PEHD - POM - Polycarbonate

TITANETitane

verre Verre

Les atouts RESATO
le travail sans surveillance

Étant donné que la pompe à haute pression et les paramètres de découpe sont surveillés automatiquement, une présence permanente d’un opérateur n’est plus nécessaire pendant le processus de découpe. Les machines de découpe au jet d’eau Resato sont équipées d’un dispositif d’arrêt automatique en cas de déséquilibre des composants assurant la découpe ou une fois le programme achevé.
